맥미니가 고장났어요! #맥미니 로직보드 수리

안녕하세요 에이플러스 입니다.



요즘 갑자기 날이 추워졌네요.



변덕스러운 날씨 덕분에 코가 훌쩍훌쩍... 비염 때문에 고생합니다ㅠㅠ







오늘은 맥미니를 고칠건데요! 이 고객님은 맥북프로 2010 15인치와 맥미니 2011 두대를 입고시켜주셨는데..



맥북은 그래픽 이슈에 적용되는 모델이어서 정식센터 입고를 권해드렸고요!



사연은 맥미니 팬이 굉음을 내며 돌아가길래



맥미니의 전원이 들어와있는 상태에서 팬 커넥터를 분리했다가 다시 연결하는 과정에서...



스파크가 발생되었고 그로 인해 전원이 들어오지 않는 문제가 있었습니다.







어떠한 전자기기든 분해한 상태에서는 전원을 꼭 분리한 상태에서 작업하셔야 해요!



그리고 맥미니의 경우 전원 코드만 뽑는다 해서 끝이 아닙니다!







밑의 사진에서 우측 부분에 있는 파워 공급장치를 분리를 해야 완전히 전원을 분리하는 것입니다.



왜냐면 전원 코드를 분리해도 한동안 파워 공급장치에는 전기가 흐르고 있으므로 항상 조심하셔야 해요!

받자마자 한방 찍어보았는데요!



팬이 없는 이유는.. 나사를 제대로 푸르지 않으시고 강제로 빼내신 듯하더군요...



좌측 보호 플라스틱이 깨져있고 팬 케이블은 쇼트로 인해 겉보기에도 많이 손상된 것으로 보였습니다.



바로 분해하여 보드를 살펴봅니다.

위 사진은 맥미니 팬 커넥터 사진입니다. 그냥 보기에도 많이 손상되어있습니다.



커넥터를 꽂는다 해도 제대로 고정이 안될 거 같네요.

커넥터 부근에 위치한 IC가 팬 커넥터 쪽에서 쇼트가 나며 손상을 받은 것으로 보이네요.

​아무래도 이 칩이 손상을 받아 맥미니에 문제가 생긴 것으로 보여집니다.

커넥터를 깔끔하게 다시 붙이고!



손상받은 IC도 깔끔히 다시 붙여준 후 테스트를 들어가 봅니다!

​물론 팬도 다시 연결했어요.

오오 팬이 잘 돌아가네요.



흐흐

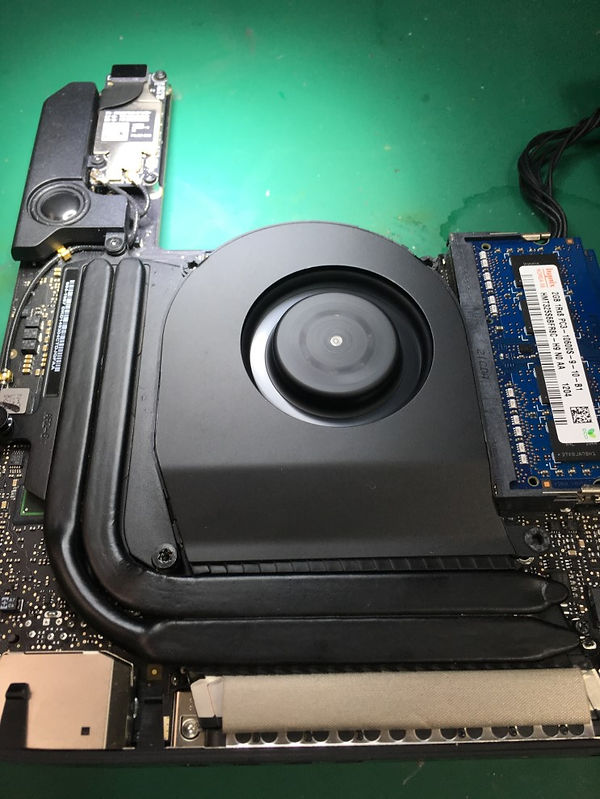

수리를 하면서 서멀구리스도 다시 도포해드리고,



깨끗한 상태의 새로운 팬으로 교체를 하여 당분간은 발열 걱정 없이 잘 쓰실 수 있겠네요

다시 완벽하게 조립하여 출고하였습니다.

맥미니 수리도 에이플러스맥이 잘 합니다.

:)
